在前面的有關于玻璃鋼離心風機的解剖圖中向大家介紹了風機的各種組成配件，本文則主要介紹一下玻璃鋼風機各部分組成與作用是什么。

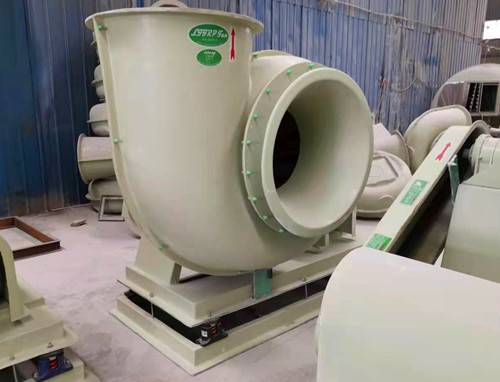

玻璃鋼風機各部分組成與作用：
a、驅動端-馬達
電動機馬達是玻璃鋼離心式風機的主要驅動裝置，常規風機使用的馬達為臥式三相四極普通電動機，如果有特殊的需求可定制，如變頻專用電機或防爆專用電機。

b、旋轉裝置-風機葉輪
風機葉輪使用的是手糊工藝制作的，原材料以樹脂和玻璃纖維為主，在制作時玻璃鋼風機葉輪的葉片、底盤、頂蓋都是單獨制作再進行組裝的。

葉輪是風機非常關鍵的配件之一，葉輪在制作完成后必須經過校平衡才能進行安裝。在使用風機時一定要注意對風機葉輪的保護。

c、承載裝置-風機架子
風機的架子是主要的承重裝置，風機的所有配件都是固定在風機架子上面的，所以當玻璃鋼離心風機型號偏大時，為了保證架子的穩定性，推薦使用碳鋼材料制作。

d、密封裝置-風機外殼
風機的外殼安裝在風機架子上，內部安裝有風機的葉輪，外殼可以起到封閉的效果，使氣體在外殼內部循環之后由出風口排出。

e、減震裝置-彈簧減震器
風機的減震裝置位于風機的底部，可以減小風機工作時產生的震動，常用的減震裝置除了彈簧減震之外還有橡膠緩沖墊。橡膠減震裝置非必須使用，可根據需要自行選擇。

f、連接裝置-皮帶輪、皮帶、錐套、螺栓
上述的所有配件都是用來固定或鏈接風機各部件的，如皮帶與皮帶輪是用來連接軸承箱與電動機的，錐套則是用來固定電動機、葉輪、軸承箱與皮帶輪連接的。

g、保護裝置-皮帶罩、電機罩
電機保護罩和皮帶保護罩是比較簡單的殼體裝置，安裝在對應配件的外側，可以防止灰塵或雨水對設備造成損壞。

風機在工作時除了上述裝置之外，還需要外接電源啟動裝置，一般不建議風機直接啟動，最好是安裝對應的變頻器來控制風機，這樣可以控制玻璃鋼防腐風機的轉動速度。
